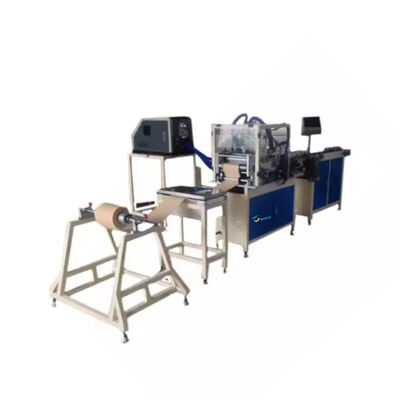

Linea di produzione per la piegatura del pannello servo-carta
La linea di produzione di piegatura della carta servo del pannello integra l'alimentazione automatica, l'umidificazione, l'impressione, la servoincollaggio, la piegatura, la formazione e il trasporto su trasportatore.Adotta un sistema di spruzzo avanzato per sostituire il riscaldamento tradizionale a vapore, garantendo un'umidità stabile e un'eccellente formazione delle pieghe.
Il sistema a doppio servo supporta più metodi di incollaggio come angolo retto, angolo obliquo e angolo obliquo a doppio lato.l'apparecchiatura fornisce un'operazione facile, altezza di piegatura precisa, spaziamento uniforme tra corrugature e produzione ad alta velocità compresa tra 5-50 m/min.
Questa linea di produzione offre prestazioni eccezionali per la produzione in serie di carta filtrabile di tipo pannello con una qualità di piegatura superiore.
Specificativi del prodotto
| Altezza di piegatura della carta |
20 a 60 mm |
| Larghezza massima della carta filtrabile |
90-320 mm |
| Velocità di produzione |
5-50 m/min |
| Velocità del nastro trasportatore |
0-8 m/min |
| Capacità della macchina per la colla a caldo |
10 litri |
| Dimensioni della macchina (L×W×H) |
6200 mm × 16000 mm × 1400 mm |
| Consumo totale di energia |
9 kW |
| Fornitura di aria compressa |
1 m3/min |
| Potenza del motore principale |
1.1 kW |
| Potenza del motore del trasportatore |
00,55 kW |
| Potenza del servomotore ad iniezione di colla |
2×400 kW |
| Potenza della macchina della colla |
6.4 kW |
| Peso della macchina |
600 kg |
| Pressione dell'aria di esercizio |
0.6 MPa |
| Tensione dell'alimentazione |
380V / 50Hz |
Parametri delle prestazioni
Specificativi dell'apparecchiatura: larghezza massima di piegatura 320 mm
Utilizza il più avanzato sistema di spruzzo che sostituisce il riscaldamento tradizionale a vapore
Altezza di piegatura: 20-60 mm (richiede la sostituzione del rullo)
Piattezza della piega: eccezionalmente liscia
Distanza tra le corrugate: uniforme, fabbricata utilizzando il processo dei rulli importati
Velocità di produzione: 5m-50m/min
Capacità della macchina adesiva a caldo: 10L
Prestazioni del collatore: motori a doppio servo, controllo PLC/touchscreen, incollaggio a retta angolazione / obliquo / a doppio lato
Sistema di rulli per raccogliere le pieghe: regolazione del binario guida
Tempo di riscaldamento: 30 minuti con interruttore del timer
Funzionamento a touchscreen completo
Una delle macchine di piegatura più avanzate in Cina
Lista delle configurazioni
Configurazione del motore
Motori servomotori completamente digitali (Marchio: Delta, Taiwan); motori a tre fasi (Marchio: Huanxin, Taiwan).
Configurazione touchscreen
Un touchscreen da 7 pollici, marchio Taiwan Weintek.
Controller programmabile PLC
Unità di controllo a quattro assi, marchio: Taiwan Delta.
Invertitore di frequenza
Marchio nazionale Kerun.
Componenti elettrici
Interruttori di prossimità ad alta precisione, interruttori di prossimità importati, relè e piccole parti elettriche.
Componenti meccanici
Fabbricazione a partire da prodotti di cui all'allegato I, capitolo 3, del regolamento (CE) n. 853/2004
Sistema della macchina per la colla
Una macchina adesiva da 10 kg, due tubi di colla indipendenti e due pistole adesive.
Parti standard dello strumento
Strumenti disposti in modo logico e facili da smontare.
Applicazioni
- Filtri d'aria da pannello per autoveicoli
- Filtri di purificazione dell'aria per HVAC e per uso domestico
- Prodotti di filtrazione dell'aria industriale
- Carta filtrabile plisata per sistemi ambientali e di rimozione della polvere
- Produzione di filtri piatti, quadrati e rettangolari

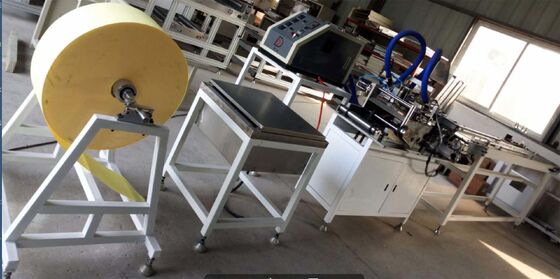

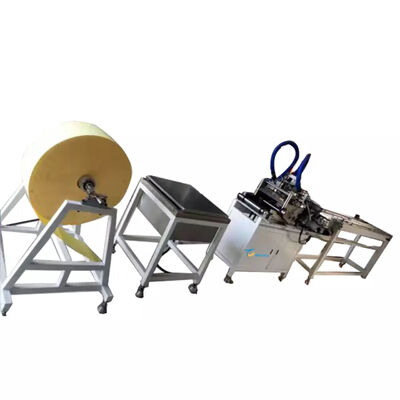

Visualizzazioni della linea di produzione
Profil del fabbricante
Bengbu Tongchen Automation Technology Equipment Co., Ltd. è situata in una posizione strategica a Bengbu, in Cina, un importante centro di trasporto e industriale.sviluppo, progettazione e fabbricazione di attrezzature avanzate per la produzione di filtri, fornendo soluzioni pratiche ed efficienti che soddisfano sia le richieste del mercato nazionale che gli standard internazionali.
Gamma di prodotti
- Apparecchi per piegare la carta e macchine per la rotazione
- Motori diesel e grandi apparecchi di produzione di filtri d'aria
- Attrezzature per la produzione di filtri senza partizione e con partizione
- Macchine per la piegatura e linee di produzione di strisce di fibra di vetro
Diamo la priorità alla qualità del prodotto e al servizio completo per migliorare il vantaggio competitivo del vostro marchio nei mercati globali.Tongchen Technology si impegna a diventare il vostro fornitore di soluzioni meccaniche più affidabile e partner commerciale a lungo termine.
Visualizzazione dell'impianto
